Tachobeleuchtung P1 Glassockelbirnchen vs. SMD LED

[tank]

Sooo,
die LED´s sind heute gekommen. Hab se gleich reingebaut und geguggt, alles schön hell und bläulich.
Aaaber, wie ich oben schon geschrieben habe, die kleine Birne unten rechts macht ihr eigenes Ding. Da leuchtet der untere Teil des DZM dunkelgrün.
Dieses Birnchen muß auch auf SMD LED umgerüstet werden, sonst sieht es affig aus.
Weiß jemand wie sich die größe der Fassung, bzw. des Sockels nennt

[Probe 1 Fan]

Mach doch mal ein Bild von dem Lämpchen.

es könnte ja ein T5 Lämpchen sein

[tank]

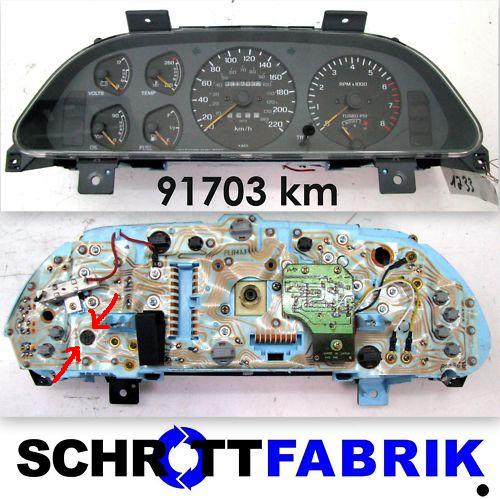

Leider habe ich wenig Zeit und auf die schnelle nur dieses Bild zur Hand. Auf Wunsch kann ich am Sonntag noch ein genaueres Bild reinstellen.

P1 Tacho.jpg (56.58 KiB) 9064 mal betrachtet

[Death]

*Offtopicon*

Wer um alles in der Welt erfindet so einen Dateinamen $(KGrHqV,!gsE3FPWIZ(1BN7kFIvRsw~~_12.jpg


das ist doch krank

*Offtopicoff*

[Probe 1 Fan]

Da musst Du eine LED mit Widerstand rein basteln oder Du nimmst die Fassung mit den kleinen Lämpchen und kaufst dafür die passende LED

[tank]

*Offtopicon*
Wer um alles in der Welt erfindet so einen Dateinamen $(KGrHqV,!gsE3FPWIZ(1BN7kFIvRsw~~_12.jpg
das ist doch krank
*Offtopicoff*

Sorry Death, ich war gestern in Eile und hatte vergessen es zu ändern.

@Probe 1 Fan,
so etwas in der Richtung dachte ich mir auch, aber geht das Birnchen so einfach raus Das sitzt nämlich Bombenfest in der Fassung. Ist es denn gesteckt, oder gelötet
...

[Probe 1 Fan]

Das Birnchen ist nur gesteckt und die Beinchen sind umgebogen und werden als Kontakte genommen.

Nimm Dir eine andere kleine Fassung aus dem Tacho die passt und macht weniger Probleme,
da kannst Du die LED rein basteln, Glaube Memphis hatte das schon mal irgendwo beschrieben.

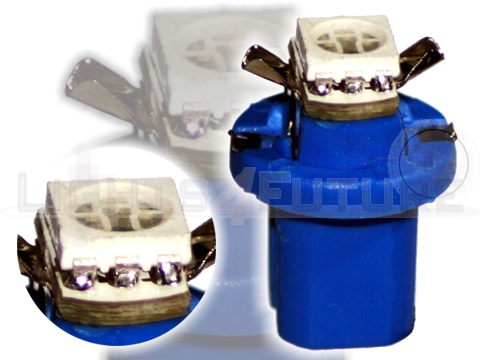

Die SMD-LED-B8-5d-12Volt-180-Blau kannst Du da reinbasteln, leider passen die von der Baugröße her nicht 1:1


Kann mal bitte jemand die 2 Beiträge zusammenfügen???

1. Thread Tacho

[tank]

Danke Peter, das ist doch schon mal was. Werd ich gleich mal guggn, ob da eine andere Fassung passt...

[Probe 1 Fan]

Nichts zu Danken

die LED auf dem Bild passt fast rein, wenn du das Loch vergrößerst passt sie

[tank]

Also ich habs mal bestellt, mal sehen wie lange es dauert...

[tank]

So die LED war dann schnell da und habe sie gleich eingebaut. Passt zu den anderen LED´s gut dazu und alles schaut recht gleichmäßig beleuchtet aus.
Leider habe ich jetzt ein kleines Problem mit der Öldruckkontrolle. Wenn man die Zündung einschaltet, geht der Zeiger aus der Ruhestellung an den unteren Rand des Normal Feldes. Wenn man den Motor startet, geht der Zeiger bis an den oberen Rand des Normal Feldes. Bei dem alten Cluster war das nicht so, da blieb der Zeiger unten bei Zündung aus, bei Motor an im kalten Zustand oder hoher Drehzahl bis auf N...
Woran kann es liegen

[tank]

Nochmal hochschubs, Ideen...

[Probe 1 Fan]

Ich habe jetzt kein Stromlaufplan da, meine aber das auf der Rückseite des Tachos ein Widerstand zur Spannungsstabilisierung ist.

Messe den doch mal durch und vergleiche die Werte mit dem alten Tacho.

Aber wie schon gesagt, Sicher bin ich mir da jetzt nicht.

[tank]

So ich bin jetzt wieder einen Schritt weiter mit der Kombi. Nach allerlei probiererei hat sich rausgestellt, dass das Ölinstrument defekt ist. Gott sei dank hatte ich noch eins auf Lager und konnte dieses erfolgreich umbauen. Jetzt habe ich Stunden damit verbracht die Zeiger neu zu justieren, was nicht ganz so einfach war, da die sich schnell auch wieder verstellen beim reindrücken.
Da sind wir dann auch schon wieder beim nächsten Problem. Und zwar ist mir aufgefallen, dass wenn man an die Kabel vom Zündschloss kommt, der Türping unkontrolliert Laute von sich gibt. Da hab ich mal schnell die Verkleidung unterm Lenkrad weggebaut, wobei sich gleich eine Blechmutter mitsamt dem Plastikteil verabschiedet hat.
Am ZS gehen 2 Kabel aus so einem Plastikteil raus in dem die Kabel angelötet sind, bzw. sein sollen. Die Kabel konnte ich einfach so rausziehen. Kann mir jemand sagen wofür genau diese Kabel am ZS dran sind, bzw. welche Funktion sie haben Hoffe ich kann sie wieder anlöten.
Die Instrumententafel kann ich jedenfalls wieder einbauen, hoffe alles funzt...

[Hosi-San]

Das einzige was mir dazu einfällt ist die Zündschlossbeleuchtung, die direkt über dem Zündschloss sitzt.
