schaltplan für die ZV-Fernbedienung

[Benny]

Na Hauptsache immer quer über die Forum hüpfen mit den Fragen . Naja, wenns dir hilft .
Aber ja, das Dinge wäre ok, wobei 7,25€ für nen Relais mit Diode natürlich reichlich teuer ist.

@pirate-divers: Masse der Diode? Was willst du uns damit sagen? Meinst du die Seite mit dem Ring oder die andere?

@Schwamm: Und was passiert wenn der Widerstand vor dem Relais sitzt? Richtig, beim Relais kommt nur noch ne geringere Spannung an, so das es unter Umständen nicht mehr anzieht. Will man das? Nö, also ists schon so richtig .

[DerRenz]

Ich bestell mir aus dem Shop gleich noch Kabelverbinder. Jedoch bin ich mir nicht sicher über die Größe. Welche wäre passend?

0,5 - 1,0 mm²
1,5 - 2,5 mm²

Würde mich um eine schnelle Antwort freuen, da ich dann eine funktionierenden Funkfernbedienung endlich näher komme

[Zombi_US7]

So hab mir jetzt auch so ne universale zugelegt, aber muss ganz ehrlich sagen, ich hab überhaupt keinen Plan, wo ich anfangen soll!!! Wo soll ich Strom amgreifen, und und und.... Bräuchte ne ANleitung mit ein paar Bilder, damit ich weiß, wo ich anfangen soll, PS: Diese Skizzen mit den Relais und den Widerstand, wo sitzt denn das Zeug??? in der Tür`???? Blick echt nicht mehr durch


Vielen Dank schon mal und Grüssle

[DerRenz]

Kannst du uns vielleicht sagen was für eine Universale gekauft hast?

Falls du die KS2-G gekauft hast, hätte ich frohe Botschaften für dich, da ich diese bereits auf den Probe zugeschnitten habe und diese auch für dein Einbau bereit wäre.

Ansonsten schau dir mal ein Paar andere Themen an. Wenn du dich ein wenig reinliest (muss wohl oder übel sein) blickst du wie ich auch langsam immer mehr durch!

Benutz die Suchfunktion und nutze vielleicht auch andere Foren. Und wenn ich dir weiterhelfen kann, kannst mich auch gern mit PM's löchern.

[pirate-divers]

Hallo,

habe einen neuen Beitrag angefangen da der erste schon ziehmlich alt ist.

Also mein Problem ist das ich mir ne Fernbedienung gekauft habe und mir dem Schaltplan micht mehr weiter weiss.

Habe den Schaltplan aus dem letzten Beitrag genau so angeschlossen, aber es geht nicht.

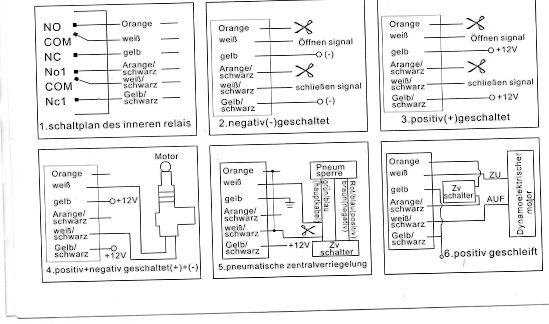

Bitte schaut euch mal die Anleitung meiner ZV an und ich hoffe es kann mir wer weiterhelfen.

vielen Dank im vorraus.

[Jay]

habe einen neuen Beitrag angefangen da der erste schon ziehmlich alt ist.

Das ist kein Grund! Wenn du drauf antwortest, kommt der Beitrag ja wieder nach oben und ist damit "neu". Und alle Informationen, die du bisher rausgerückt hast, stehen ja auch in diesem Thread.

Also macht es mal garkeinen Sinn, hier nen neuen Thread anzufangen.


Thema zusammengefügt!

[DerRenz]

Servus!

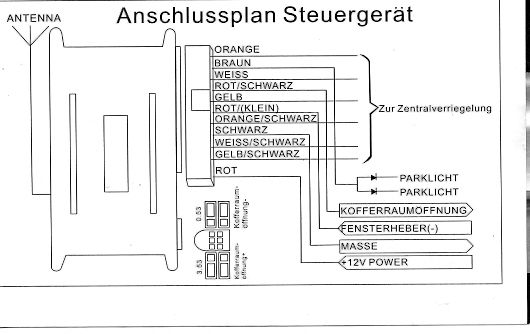

Laut der farblichen Belegung und der Optik deines FFB-Moduls denke ich, dass du die Selbe Anlage hast wie ich! Ich hab diese zwar noch nicht eingebaut aber habe mit Hilfe von einigen Usern die Belegung herausgesucht. Ich kann aber keine 100%ige Funktionsgarantie dafür geben, da ich sie selber noch nicht ausprobiert habe.

Belegung

Orange wurde entfernt
Rot (dünn) wurde entfernt
Orange/Schwarz wurde entfernt
Rot/Schwarz wurde entfernt

An Blinkgeber-Modul (Fahrer linker Fußraum)
Braun geht zu den Blinkern (Grün/Weiß & Grün/Schwarz)

An Zentralverriegelungs-Relais (Beifahrer rechts im Fußraum)
Weiß direkt an Eingang ZV (Grün/Schwarz)
Weiß/Schwarz über 4,7kOhm-Widerstand an Eingang ZV (Grün/Schwarz)
Relais Pin 86 vor den Widerstand

Gelb direkt an 12 Volt Eingang ZV (Weiß/Grün)
Gelb/Schwarz direkt an 12 Volt Eingang ZV (Weiß/Grün)
Rot (dick) direkt an 12 Volt Eingang ZV (Weiß/Grün)

Schwarz direkt an Masse ZV (Schwarz)
Relais Pin 85 und 87 direkt an Masse ZV (Schwarz)

Relais
Pin 30 direkt an Gelb/Rotes-Kabel (rechts im Fußraum)

[pirate-divers]

Hallo,

das leuchtet mir soweit ein, aber welche pins finde ich wo?

hab da leider keine Ahnung.

hoffe du kannst mir das einbissen erklären wie ich das mache mit den pins und wo ich die finde.

vielen Dank

[DerRenz]

Ich hab hier jetzt mal alle von mir gesammelten Bilder zusammengetragen. Ich hoffe du kannst was damit anfangen.

Mehr kann ich dir allerdings nicht sagen, da ich die Funkfernbedienung noch nicht eingebaut habe.

Blider Funkfernbedienung
