KingsGun alarmanlagen einbau
hallo
da ich gerade dabei bin mir ne kingsgun300 in meiner weisen reinzuoperieren.wollte ich mal nachfragen.
und zwar den plan habe ich hier ausm forum(für die 300ter)aber ich bekomme die zv nich zum funzen.#
ich habe soweit alles fertig,alarm geht,nur die zv bekomm ich nich hin.
ich habe versucht die kabel direkt am relai für die vz anzuklemmen,aber nichts passiert.kann mir da jemand weiter helfen
da ich gerade dabei bin mir ne kingsgun300 in meiner weisen reinzuoperieren.wollte ich mal nachfragen.
und zwar den plan habe ich hier ausm forum(für die 300ter)aber ich bekomme die zv nich zum funzen.#
ich habe soweit alles fertig,alarm geht,nur die zv bekomm ich nich hin.
ich habe versucht die kabel direkt am relai für die vz anzuklemmen,aber nichts passiert.kann mir da jemand weiter helfen
- Hosi-San
- Probe-Bayer
- Beiträge: 4704
- Registriert: 22 Mai 2007 10:33
- Postcode: 99974
- Country: Germany
- Modell: Probe 1 LX - 2,2l
- Erstzulassung: 1989
- Wohnort: Ammern
Re: KingsGun alarmanlagen einbau
Du brauchst dazu noch 1 Widerstand 4,7 K Ohm mal aus der Anleitung :
-blau (Kingsgun): via 4,7KOhm Widerstand mit grün/schwarz verbinden.ZV-Box
-grün(Kingsgun): mit dem grün/schwarzen der original ZV-Box des Probe verbinden
-blau (Kingsgun): via 4,7KOhm Widerstand mit grün/schwarz verbinden.ZV-Box
-grün(Kingsgun): mit dem grün/schwarzen der original ZV-Box des Probe verbinden
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
aha ok,den wiederstand bekomme ich von conrad sicherlich oder.
also muss ich blau von kingsgun via 4,7 ohm wiederstand mit grün schwarz zv box verbinden.
und das andere genau so,
also muss ich blau von kingsgun via 4,7 ohm wiederstand mit grün schwarz zv box verbinden.
und das andere genau so,
- Hosi-San
- Probe-Bayer
- Beiträge: 4704
- Registriert: 22 Mai 2007 10:33
- Postcode: 99974
- Country: Germany
- Modell: Probe 1 LX - 2,2l
- Erstzulassung: 1989
- Wohnort: Ammern
Re: KingsGun alarmanlagen einbau
jo, und nicht vergessen die Dioden mit einzulöten sonst blinkt dein Probe jedesmal beidseitig egal ob du nur rechts oder links blinken willst.
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
also eine diote ist zwar schon mit an dem startunderbrecher mit dranne,aber der wird es wohl nicht sein.das ist son komisches relai.
ok dann werd ich mir mal son wiederstand orten.dank dir
ok dann werd ich mir mal son wiederstand orten.dank dir
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
so endweder binich zu blöd oder ich weis nicht.
ich habe nochmals versucht die zv in gang zu bekommen.habe erst einmal den 10 poligen stecker vonner kingsgun das plus und minus anne baterie angeklemmt.
dann habe ich an dem 6poligen stecker das blaue und grüne kabel anne zv box an das grün/schwarze kabel angeklemmt aber es passiert nichts,weder geht es auf noch zu.
wollte es erstmal so testen ohne den wiederstand.

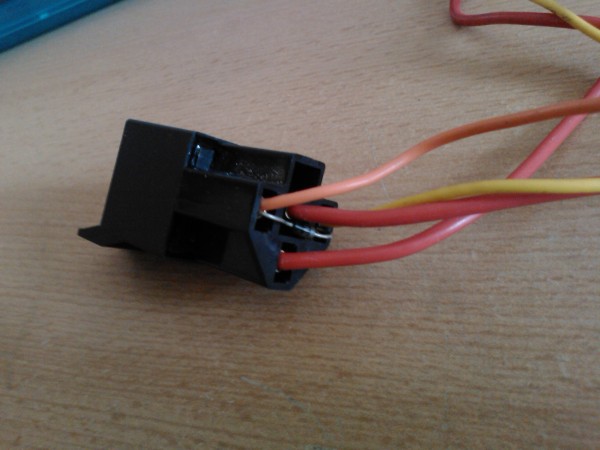

dann habe ich das relai hier,was für die startunterbrechung dient. und daran seht ihr sicherlich auch den wiederstand,wofür issen der.wisst ihr das
ich habe nochmals versucht die zv in gang zu bekommen.habe erst einmal den 10 poligen stecker vonner kingsgun das plus und minus anne baterie angeklemmt.
dann habe ich an dem 6poligen stecker das blaue und grüne kabel anne zv box an das grün/schwarze kabel angeklemmt aber es passiert nichts,weder geht es auf noch zu.
wollte es erstmal so testen ohne den wiederstand.
dann habe ich das relai hier,was für die startunterbrechung dient. und daran seht ihr sicherlich auch den wiederstand,wofür issen der.wisst ihr das
- Blacky
- Probe-Bayer
- Beiträge: 1412
- Registriert: 26 Mai 2007 22:12
- Postcode: 48565
- Country: Germany
- Modell: Probe 1 GT
- Erstzulassung: 12.1992
- Wohnort: Steinfurt
- Kontaktdaten:
Re: KingsGun alarmanlagen einbau
Sorry aber was du als Wiederstand meinst ,ist in wirklichkeit eine Diode(Wiederstände haben bunte Ringe/die den Wert angeben)Dioden haben einen weißen oder silbernen Ring der auh gleichzeitig die Sperrichtung angibt.
mlG
Jürgen
mlG
Jürgen
- Supersonic
- Probe-Bayer
- Beiträge: 1298
- Registriert: 18 Okt 2007 09:50
- Postcode: 67365
- Country: Germany
- Modell: Probe 1 GT
- Erstzulassung: 1991
- Wohnort: Schwegenheim
Re: KingsGun alarmanlagen einbau
Genau, Besorg dir erstmal den Widerstand und bau ihn ein, so wie es Hosi beschrieben hat.
Zuletzt geändert von Supersonic Heute 00:18, insgesamt 2164-mal geändert
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
dann eben so,aber den wiederstand besorg ich mir ja,nur wollt ich schauen,ob es die richtigen kabel sind/waren,aber geht nichts.deswegen fragte ich
- Supersonic
- Probe-Bayer
- Beiträge: 1298
- Registriert: 18 Okt 2007 09:50
- Postcode: 67365
- Country: Germany
- Modell: Probe 1 GT
- Erstzulassung: 1991
- Wohnort: Schwegenheim
Re: KingsGun alarmanlagen einbau
Wenn es so gehen würde, dann bräuchte man auch keinen Widerstand.
AUF müsste jedenfalls funtionieren. Passt die Frequenz der Fernbedienung zum Modul?Das grün/schwarze Kabel dient zur Ansteuerung der Zentralverriegelung. Misst man dieses mit
dem Voltmeter (Masse an Fahrzeug, Plus an grün/schwarze Leitung) durch so stellt man fest,
dass keine Spannung anliegt.
Bei Betätigen der Zentralverriegelung (auf/zu) liegt eine Spannung von 12 Volt bzw. 4 Volt an.
Daraus folgt, dass es nur 1 Steuerungskabel für die Zentralverriegelung gibt. Da bei dem
Empfänger nur eine Relaisschaltung vorhanden ist kommt hier der 4,7 kOhm Widerstand ins
Spiel, der die Spannung von dem Relais reduziert.
Zuletzt geändert von Supersonic am 25 Apr 2011 12:25, insgesamt 2-mal geändert.
Zuletzt geändert von Supersonic Heute 00:18, insgesamt 2164-mal geändert
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
habe es kapiert,danke,dann mal warten bis der wiederstand hier eintrudelt.
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
- Probe 1 Fan
- Probe-Bayer
- Beiträge: 2988
- Registriert: 30 Jan 2008 15:57
- Postcode: 63512
- Country: Germany
- Euer Wunschtitel: Nobody is Perfect
- Modell: Probe 1 GT
- Erstzulassung: 1993
- FIN: N - 1992
- Wohnort: 635 ganz nah an Unterfranken dran
Re: KingsGun alarmanlagen einbau
10 W Widerstand brauchst Du bei der Heizung aber nicht für die Alarmanlage.
Der tuts auch meiner Meinung nach!!
Der tuts auch meiner Meinung nach!!
MfG. Peter
fährst Du schon oder schraubst Du noch
Probe 1 - Bauj. 92 - Erstz. 93 - LPG - Autogas - 165.000 km
fährst Du schon oder schraubst Du noch
Probe 1 - Bauj. 92 - Erstz. 93 - LPG - Autogas - 165.000 km
- PROBETECH87
- Probe-Bayer
- Beiträge: 1545
- Registriert: 19 Mai 2009 23:39
- Postcode: 6128
- Country: Germany
- Euer Wunschtitel: Bemmschmierer
- Modell: Probe 1 GT
- Erstzulassung: 1990
- FIN: L - 1990
- Wohnort: halle saale
Re: KingsGun alarmanlagen einbau
wenn der reichen aollte,kann ich auch den nehmen,wichtig ist dennoch das ich ihn habe,damit ich mit dem einbau fort fahren kann
- Probe 1 Fan
- Probe-Bayer
- Beiträge: 2988
- Registriert: 30 Jan 2008 15:57
- Postcode: 63512
- Country: Germany
- Euer Wunschtitel: Nobody is Perfect
- Modell: Probe 1 GT
- Erstzulassung: 1993
- FIN: N - 1992
- Wohnort: 635 ganz nah an Unterfranken dran
Re: KingsGun alarmanlagen einbau
dann geh doch zum Radio - Fernseher Techniker um die ecke, der müsste den auch da haben.
MfG. Peter
fährst Du schon oder schraubst Du noch
Probe 1 - Bauj. 92 - Erstz. 93 - LPG - Autogas - 165.000 km
fährst Du schon oder schraubst Du noch
Probe 1 - Bauj. 92 - Erstz. 93 - LPG - Autogas - 165.000 km
